Fnirsi DLA-16 Plus Lojik Analizörü

Fnirsi DLA-16 Plus Lojik Analizörü, yüksek hızlı dijital sinyal yakalama, zamanlama analizi ve protokol kod çözme işlemleri için 16 kanala kadar, 1 GHz örnekleme hızı ve 4 Gbit bellek sunar.

Genel Özellikleri

• 16 Kanal / 32 Kanal Esnek Mantık Analizi: 16 dijital kanallı DLA-16 Plus ile 32 dijital kanallı DLA-32 Plus arasında seçim yapın; bu modeller, farklı dijital hata ayıklama gereksinimlerine uygun kanal sayısı sunar.
• 1 GHz’e Kadar Yüksek Hızlı Örnekleme: Her iki model de 1 kanal/1 GHz ve 8 kanal/1 GHz örneklemeyi destekler. DLA-16 Plus, 16 kanal/500 MHz'e ulaşırken, DLA-32 Plus daha geniş eşzamanlı sinyal görünürlüğü için 32 kanal/250 MHz'e kadar destekler.
• USB 3.0 Yüksek Hızlı Veri Aktarımı: USB 3.0 bağlantısı, 5 Gbps'ye kadar aktarım hızı sağlayarak, yakalanan dijital dalga formu verilerinin mantık analizörü ile bilgisayar arasında verimli bir şekilde aktarılmasını destekler.
• 4 Gbit Donanım Belleği: Her iki model de Tampon modu toplama için 4 Gbit donanım belleğine sahiptir ve yüksek hızlı dijital sinyal yakalama ve analizi için önemli bir depolama kapasitesi sunar.
• Esnek Akış Örnekleme: DLA-16 Plus, 16 kanal/125 MHz'e kadar akış örneklemeyi desteklerken, DLA-32 Plus 32 kanal/50 MHz'e kadar destekleyerek daha fazla kanal ile daha uzun süreli dijital sinyal toplama imkanı sunar.
• Tampon, Akış ve Roll Yakalama Modları: Ölçüm görevine göre yüksek hızlı yakalama için Tampon modunu, uzun süreli kayıt için Akış modunu veya gerçek zamanlı dalga formu izleme için Roll modunu kullanın.
• Çok Yönlü Tetikleme: DLA-16 Plus ve DLA-32 Plus, doğru dijital sinyal yakalama için yükselen kenar, alçalan kenar, yüksek seviye, düşük seviye ve herhangi bir kenar tetiklemeyi destekler.
• DLA-32 Plus'ta Gelişmiş Tetikleme: Seri ve paralel tetiklemeyi destekler; 16 adede kadar yapılandırılabilir paralel tetikleme seviyesi ve esnek seri eşleştirme koşulları sunar.
• 120'den Fazla Protokol Çözümleme: 120'den fazla protokol çözümleme seçeneğini ve özel protokol desteği için açık bir protokol kütüphanesini destekleyerek çok çeşitli dijital iletişim sinyallerinin analiz edilmesine yardımcı olur.
• 4 Kanallı PWM Çıkışı: Dört PWM çıkış kanalı, 1 Hz ila 20 MHz arasında 3,3 V sinyaller sağlar ve donanım hata ayıklama ve doğrulama için sinyal çıkış yeteneği ekler.
• Dijital Dalga Formu Ölçümleri: Ayrıntılı zamanlama ve dalga formu analizi için darbe genişliği, periyot, frekans, görev döngüsü, kanallar arası ve zaman farkı ölçümlerini destekler.
• Verimli Dalga Formu Arama ve Gezinme: Yakalanan verileri sinyal seviyesi veya kenara göre arayın, seçilen dalga formu bölgelerini yakınlaştırın, yakalanan veriler arasında kaydırın ve birden fazla kanalda verimli bir şekilde gezin.
• Esnek Veri Depolama ve Dışa Aktarma: Projeleri .demo formatında kaydedin ve yakalanan verileri daha ileri analiz, belgeleme ve veri paylaşımı amacıyla CSV veya BIN dosyaları olarak dışa aktarın.
• Özelleştirilebilir DLA-Logic Yazılımı: Çoklu sayfa, özel kanal renkleri, özelleştirilebilir kısayollar, ürün yazılımı güncellemeleri, Çince/İngilizce arayüzler ve açık/koyu temaları destekler.

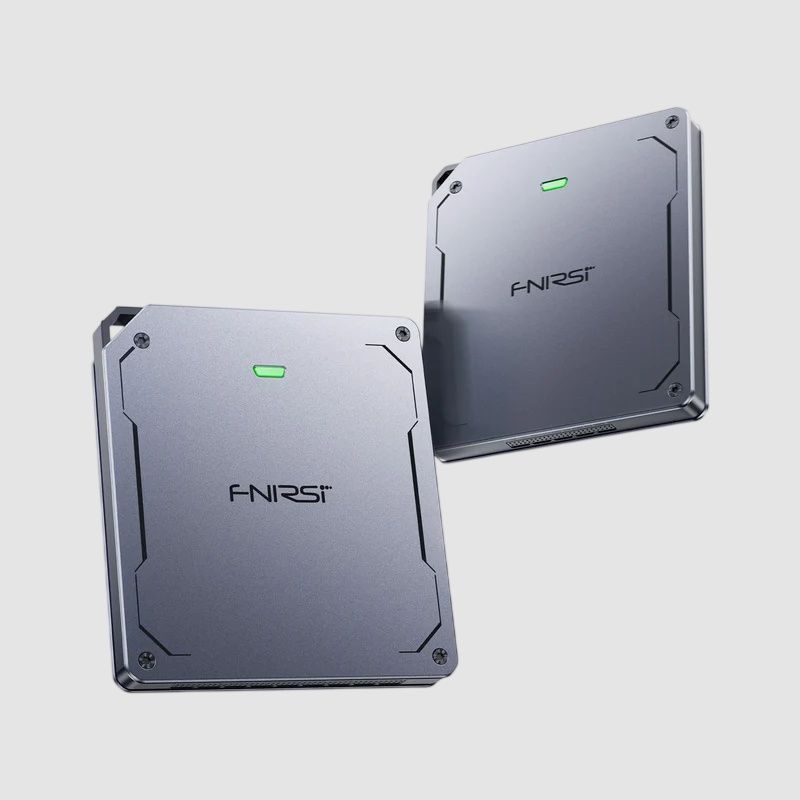

• Kompakt USB-C Tasarımı: Her iki model de, USB Type-C bağlantısı ve cihaz durumunu hızlı bir şekilde belirlemeye yarayan durum LED göstergeleriyle donatılmış, yaklaşık 90 × 81 × 11,5 mm boyutlarında kompakt bir tasarıma sahiptir.

Hangi Modeli Seçmelisiniz?

• DLA-16 Plus
  16CH / 500MHz maksimum Buffer örnekleme
  16CH / 125MHz maksimum Stream örnekleme
  16 kanalın yeterli olduğu ve tüm 16 kanalda daha yüksek örnekleme hızlarının tercih edildiği durumlarda ideal bir seçimdir.
• DLA-32 Plus
  32CH / 250MHz maksimum Buffer örnekleme
  32CH / 50MHz maksimum Stream örnekleme
  32 kanala kadar olan aralıkta daha fazla sinyalin eşzamanlı olarak izlenmesini gerektiren karmaşık dijital sistemler için daha uygun bir seçenektir.

Bu ürün sayfası DLA-16 Plus içindir.

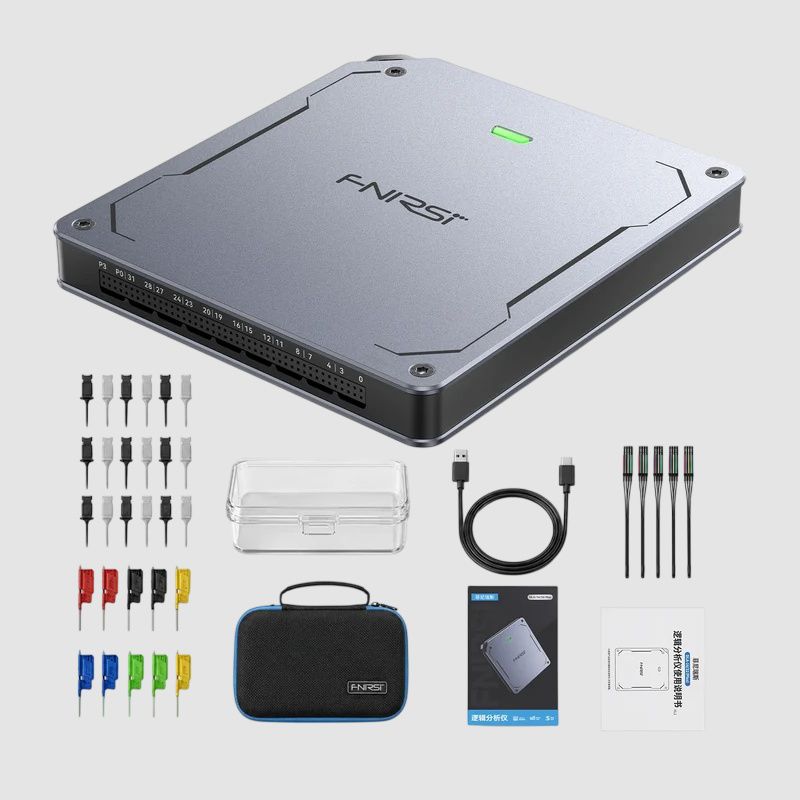

Teslimat İçeriği

• DLA-16 Plus Lojik Analizörü
• 4 set x 5 adet korumalı kablo
• 18 adet mini IC test kancası (Yüksek konfigürasyonlu versiyon)
• USB 3.0 veri kablosu
• 10 adet IC test kancası
• Test kancaları için şeffaf saklama kutusu
• Saklama çantası
• Kullanım kılavuzu
• Ambalaj kutusu

Ürün kodu: DLA-16-PLUS

Fnirsi DLA-16 Plus Lojik Analizörü şartnamesi için lütfen bizlerle iletişime geçiniz.

Detaylı teknik bilgiler için lütfen dosyalar sekmesine bakınız.
